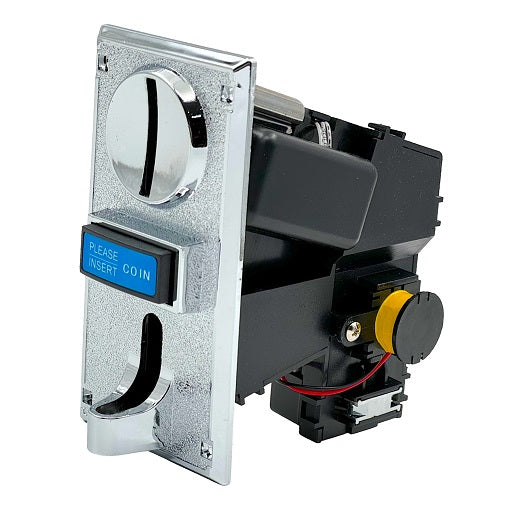

Modulo Monedero HX-916 Arduino - Selector de Monedas
Modulo Monedero HX-916 Arduino - Selector de Monedas, permite añadir a tus proyectos la capacidad de cobro por monedas. El selector puede detectar hasta 9 tipos de monedas programables.
Puede ser utilizado de forma sencilla con Arduino, Raspberry PI o Microcontroladores PIC.
El funcionamiento del selector es el siguiente: Cuando una moneda valida es insertada, el sensor analiza la moneda y genera pulsos de salida con una duracion configurable entre 30 ms a 100 ms, la cantidad de pulsos depende del tipo de moneda ingresado.
El selector utiliza variables como el diametro, peso, velocidad de caida para determinar la validez de la moneda. Internamente el selector analiza las variables y mediante un algoritmo estadistico determina la validez de la moneda. Se puede seleccionar varios niveles de precision para hacer mas o menos sensible el proceso.
Integrar el selector a tus proyectos es muy sencillo; solo necesitas una fuente de 12V y una entrada digital con interrupcion. Cuando el selector detecte una moneda valida, enviara pulsos al microcontrolador. La forma mas eficiente de detectar y contar los pulsos enviados es utilizando Interrupciones por flanco de subida (Rising Edge), de esa forma el microcontrolador no desperdicia recursos en el conteo de las monedas. En Arduino Uno los pines de entrada con interrupcion por Hardware son el 2 y 3, la interrupcion se configura en el bloque "Setup" dentro del sketch.
El selector de monedas HX-916 es ampliamente utilizado en Maquinas Expendedoras, Juegos Arcade, Telefonos Publicos, Rockolas, entre otros.
Principales Características:
- Monedero HX - 916
- Voltaje de alimentacion: 12 VDC
- Corriente en Reposo: 20 mA
- Corriente de Trabajo: 350 mA
- Diametro de la Moneda: 16 mm ~ 31 mm
- Espesor de la Moneda: 1.8 mm ~ 3 mm
- Hasta 9 tipos de Monedas Programables
- Señal de salida: Pulso
- Tasa de precision de identificación: 95%
- Temperatura de Operacion: -10 °C ~ 60 °C
- Tiempo de identificación: < 0.6 seg.
